液晶顯示驅動電源DC-DC

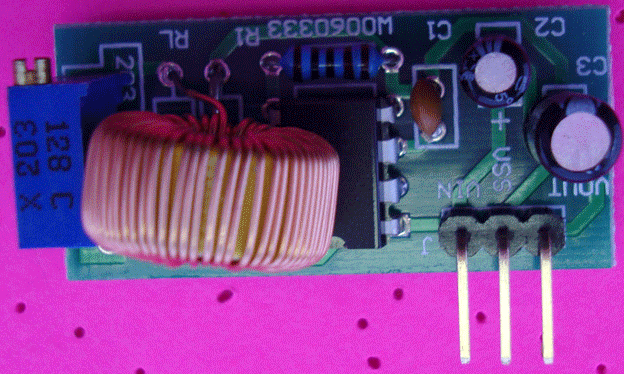

該電源采用了集成電路MC34063 DC-DC芯片的負電壓生成電源，板上設計可調電位器，具體調節(jié)指標如下，不過，現(xiàn)在液晶模組一般把負壓直接做到模組上居多，這種外設計一般很少用了，負壓模塊指標如下：
輸入電壓：DC 5V；
輸入電流：空載65MA；
輸出電壓；-2至-24V可調；
輸出電流；最大50MA；
調節(jié)方式；內置電位器；
結構尺寸及引腳圖：（單位：MM）
