TFL-LCD結構

TFT-LCD面板由上下兩個基板構成，上基板為CF基板,設置有CF（彩色濾光片），用于產生顏色，下基板為T(mén)FT基板，設置有TFT（薄膜電晶體）矩陣，用來控制像素矩陣的灰階顯示，兩個基板之間為液晶層。給像素施加不同的驅動電壓，液晶就會隨著電壓的大小發生不同角度的偏轉，調整背光源入射光線的穿透率，產生灰階顯示。CF側通常設置有紅、綠、藍三原色構成的彩色濾光片矩陣，與TFT側的薄膜電晶體矩陣一一對應，通過不同灰階的紅綠藍進行混色產生不同的色彩和明暗度。

背光模塊位于TFT-Array面板之后負責提供光源，驅動電路板為面板提供操作電壓。

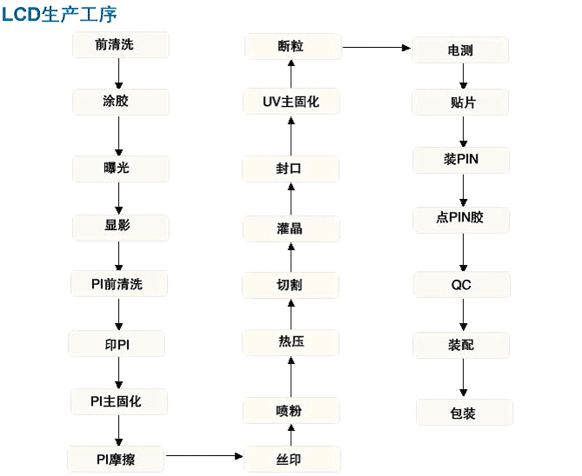

TFL-LCD制程
